[E36 M40 an 91] Essuie-glace en vitesse rapide uniquement

[ironguilou]

Bonjour à tous,

J'ai un problème avec mes essuie-glace. Un petit résumé :

• seule la vitesse maxi foncitonne
• les balais s'arrêtent dès que je redescends la manette (ne se rangent pas bien en bas du pare-brise)
• les essuie-glaces ne se mettent pas en route lorsque j'actionne le lave-glace

Voilà où j'en suis :

1. le comodo semble fonctionner (j'ai chopé un schéma électrique et je trouve bien des résistances nulles quand il faut)
2. je n'arrive pas à localiser le module essuie-glace. Rien qui ressemble au module de la RTA

https://www.darkgyver.fr/reparation-BMW/affiche-fiche-technique-465-385-localisation-module-relais-essuie-glaces-e36-low.html

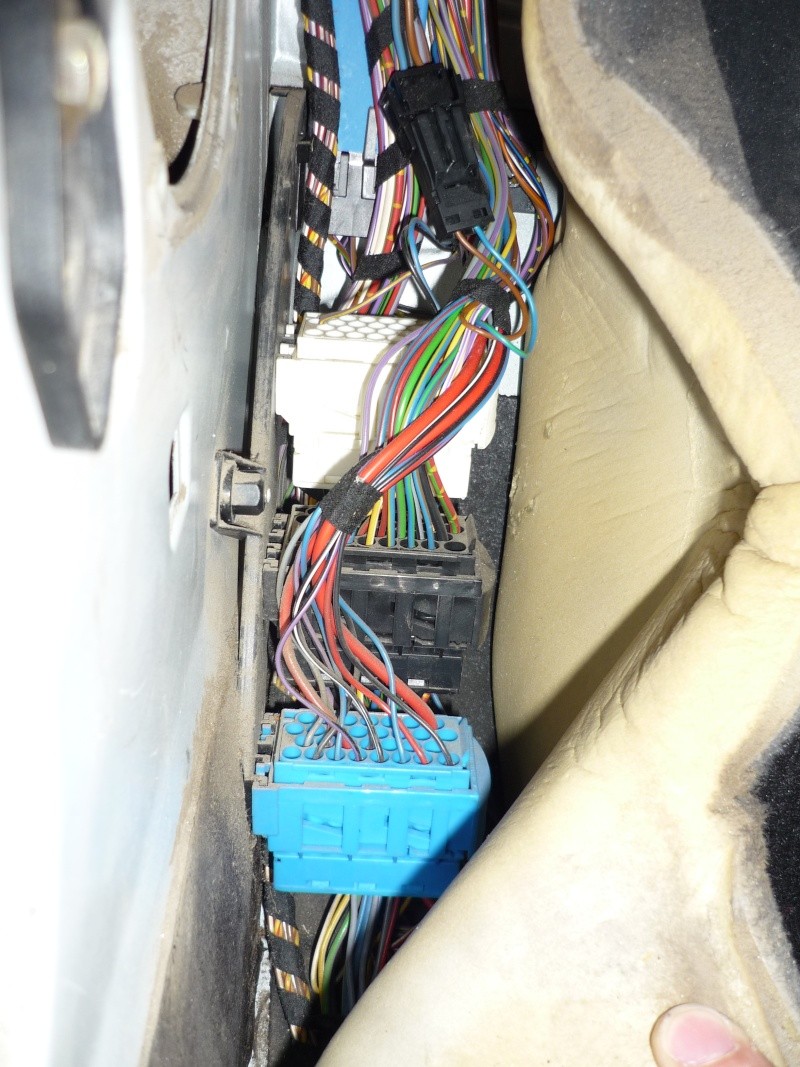

J'ai cherché derrière le repose pied conducteur...

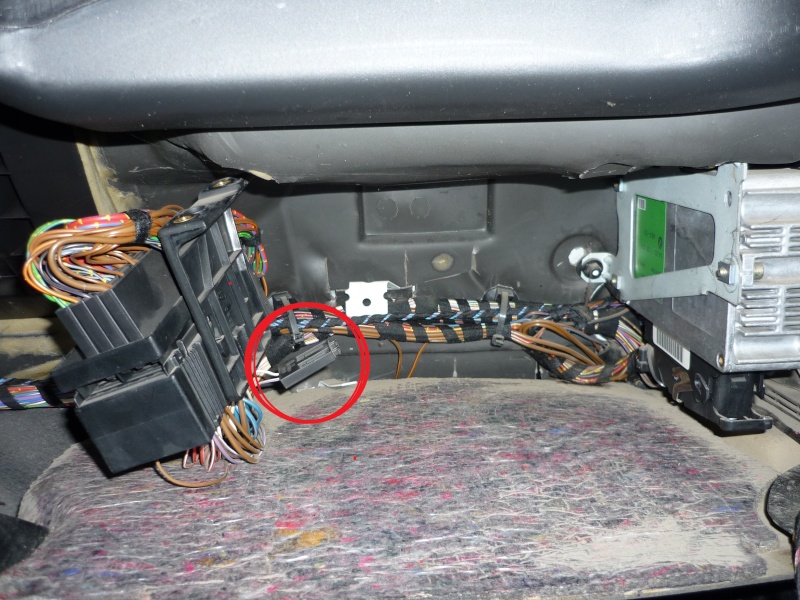

... et derrière la boîte à gants


Sur la dernière photo une prise semble débranchée (cercle rouge). Ca serait pas lié à mon problème par hasard ?

[darkgyver]

Re;

Je pense que tu l'as raté ici!


je pense que c'est le boitier bleu que l'on voit sous les fils sur cette photo en haut au milieu!
En tout cas, il doit être tout près!
N'hésite pas à regarder sous les fils!
Il peut très bien être caché!

@+

[ironguilou]

Re,

Tu as raison, je ça dois être ce boitier, même si il est différent de celui que tu montres dans la RTA... Le mien n'a que 9 broches.


Tous les fils étaient bien branchés, pas de trace visible de problème, je ne sais pas si c'est le boitier qui est en cause. Connais-tu un moyen de tester le fonctionnement du boitier (mesure de résistances, etc.) ?

Sinon, tu penses que la prise débranchée sur ma deuxième photo peut aussi être coupable ?

Merci
a+

[darkgyver]

Re;

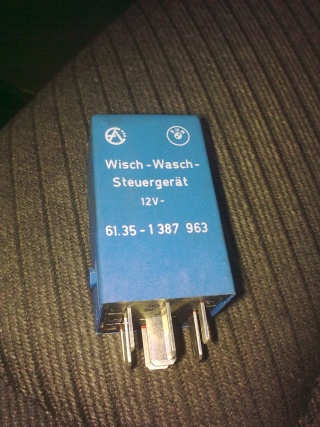

Oui c'est bien un relais d'essuie glace!

donne moi la couleur des fils présents/branchés sur ce module pour que l'on fasse des testss!

@+

[ironguilou]

Bonsoir Dark,

heureusement j'avais noté les couleurs

1 - marron-vert + traits jaunes
2 - noir-violet
3 - rien du tout
4 - marron-violet
5 - marron-orange
6 - noir-violet + traits jaunes
7 - noir-blanc (ou noir-gris)
8 - noir-bleu
9 - noir-marron

Merci en tout cas de t'occuper de moi

[darkgyver]

Re;

as tu un multimètre????

Si tu n'as pas de multimètre :
C'est le moment d'en acheter un ! (15 euros dans les mag de brico!)
C'est toujours utile à la maison! Même pour vérifier l'état des piles!

Si tu ne comprends rien à l'électricité et que cela se rapproche de Voir ceci!
Comprendre l'électricité Vulgarisation de la Revue Technique BMW de DarkGyver

Si tu ne sais pas utiliser un multimètre c'est ici que cela se passe!
Utiliser un multimètre dans l'automobile de la Revue Technique BMW de DarkGyver

Voilà...... quand tu es au poil, je te dis quoi faire!

@+ Darkgyver

[ironguilou]

Re,

C'est bon j'ai déjà tout ça.
Je dois avouer que ta RTA m'a déjà aidé !

[darkgyver]

Re;
Faire les tests moteur en route sinon la batterie va se vider assez vite!
certaines couleurs ne correspondent pas au plan!
*****************************
il faudrait d'abord vérifier que l'ordre de mise en route vitesse 1 est donné!

mesurer la tension entre fil noir/brun et masse

à l'arrêt essuie glace
puis
lorsque la vitesse 1 est enclenchée

*************************

mesure entre marron-vert + traits jaunes et masse
indique position de l'essuie glace!

*******************************

mesure entre:
noir/rouge/jaune (couleur ne correspond pas, mais c'est un gros fil!!!)
et
masse

interrupteur en position normale (attention!
Il faut attendre! car lorsque le véhicule est à l'arrêt, cela passe automatiquement en intermittent!!!)
puis
en position 2

*************************

mesure entre:
noir/blanc/jaune (couleur ne correspond pas, mais c'est un gros fil!!!)
et
masse

interrupteur en position normale (attention!
Il faut attendre! car lorsque le véhicule est à l'arrêt, cela passe automatiquement en intermittent!!!)
puis
en position 2

[ironguilou]

Bonjour Dark,

Désolé pour l'attente, j'avais besoin de quelqu'un pour m'aider à mesurer tout ça !

Alors j'ai bien regardé, mais je pense que je n'ai qu'un seul gros fil : le noir/violet sur la broche n° 2... J'ai mesuré toutes les tensions, ça sera peut-être plus facile comme ça.

Pour les mesures sur le cran 2, j'ai attendu une petite dizaine de secondes à chaque fois (pb de véhicule à l'arrêt), mais la tension est toujours restée constante.

Voilà les mesures :


Qu'en penses-tu ?

[darkgyver]

Re;

je vais commenter les résultats à mesure....

maron /vert/jaune
Résultat normal!
Cela prouve que le microcontateur de moteur fonctionne, et que ce circuit est surveillé!

donc bon!

je contrôle la suite sur le plan!

@+

[darkgyver]

Fil fin noir /violet

résultat normal!
Ce fil vient directement du fusible 44 de 15 ampères!

le lave glace devraient fonctionner , même si les essuie glace ne se mettent pas en route!

bon pour cela aussi!

@+

[darkgyver]

Marron/violet!

Résultat normal!

Cette tension tombe à 0V si tu appuies sur pompe lave glace!
mais comme tu l'as jamais fait piur ces essais le résultat reste 12V

rien d'anormal non plus!

@+

[darkgyver]

Je ne trouve pas de fil maron /orange dans les plans!

j'y reviendrais plus tard!!

[darkgyver]

Fil noir/ brun

commande vitesse normale ou rapide

résultat normal!

@+

[darkgyver]

Fil noir bleu!

commande vitesse 'intermittent"

résultat normal

[darkgyver]

Re;

pour le noir/gris par contre, il semblerait qu'il y ait un problème!

Mais comme nous ne sommes pas certain de la couleur, il me faut un renseignement complémentaire!

Est ce que ce fil est fin comme le fil noir/brun ou noir/bleu????

@+

[ironguilou]

Bonsoir Dark,

oui le fil noir/gris est aussi fin que le noir/brun ou le noir/bleu...

Je vais peut-être refaire les mesures sur ce fil si tu dis que c'est bizarre. Je dois attendre combien de temps pendant chaque mesure pour ne pas me faire piéger (changement de mode de fonctionnement lorsque le véhicule est à l'arrêt) ?

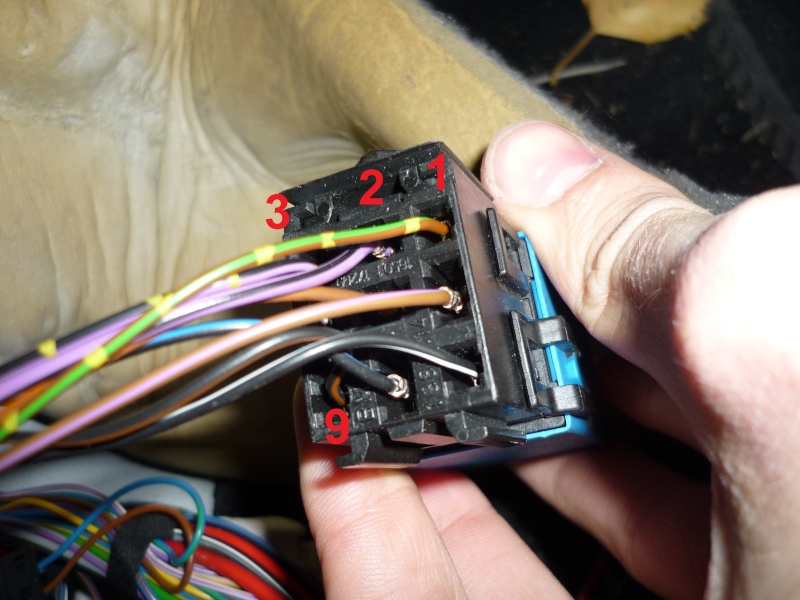

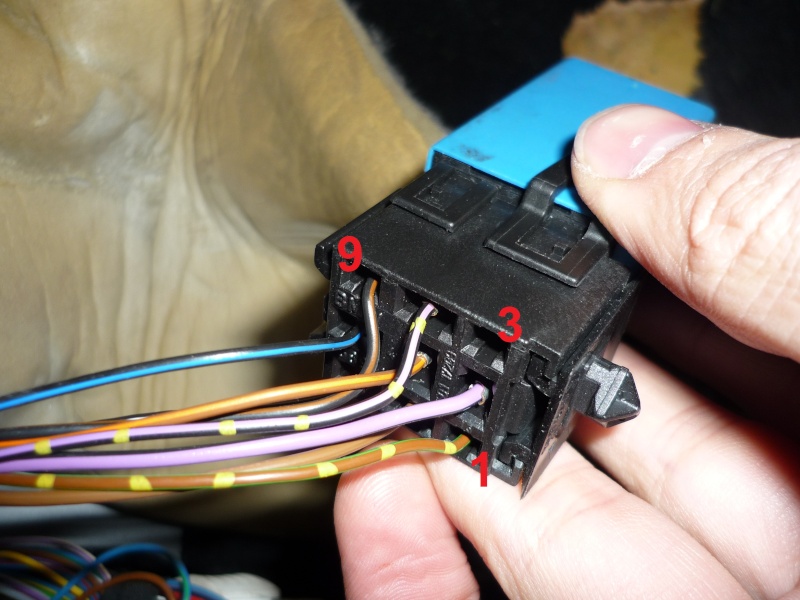

Sinon, je te mets quelques photos du module... On voit que le fil n° 2 est plus gros, mais pour les autres c'est pas flagrant !

[darkgyver]

Re;

Nous allons procéder autrement !

car je n'ai pas exactement le plan de ta voiture!

Je suis obligé d'interpréter à partir de 4 plans de E36 et E30 d'années différentes pour comprendre les correspondances!

Et pour ce fil, pas moyen de savoir de manière certaine!

********************
Le seul moyen est de vérifier directement les couleurs au niveau du comodo d'essuie glace!

normalement tu trouveras en sortie de comodo;

les couleurs

noir/bleu
noir/brun
brun/violet
brun (uniquement!)

et????
peut être le noir/gris
Mais ceci est à confirmer!

@+

[ironguilou]

Bonsoir Dark,

on dirait que je t'embrouille un peu avec mes histoires
En tout cas pour le comodo ça à l'air bon : j'ai bien les fils

noir/bleu
noir/brun
brun/violet
brun (uniquement!)
et ...
noir/gris (ou noir/blanc)

[darkgyver]

Re;

Tu ne m'embrouilles pas, mais comme je n'ai pas le bon plan, je voulais être certain de la chose, plutôt que de te faire faire une conneri!

Dans ce cas, si c'est bien le fil noir/gris qui va au comdodo, alors, si tes mesures étaient justes, ton prob se situe sur le comodo!

Pour en être certain !
** Tu démarres
** tu mets les essuie glace en position 2 (vitesse normale)
** tu prends un fil ,
= tu le relies à la masse d'un côté,
= tu touches le fil noir/gris avec l'autre bout!

et............. Tu verras tes essuie glace fonctionner en vitesse normale.... comme par Maaaaaaaaaaaagie!

Attention! Il en faut pas oublier que tant que la voiture est à l'arrêt, la vitesse normale passe en intermittent!!

essaie et dis nous si c'est le cas!

Si oui..... il ne te reste plus qu'à remplacer le comodo!

@+
