[E39 M57 Pr05/01] Montage retroviseurs électrique

[BM-iste]

Bonjours à tous,

Je vient vers vous car aujourd'hui j'avais decider de monter mes rétroviseurs électriques et aussi rabattable électriquement.

Mes anciens retroviseurs avait tous également sauf le rabattement.

Après montage je me suis aperçu qu'il me manquais une prise au panneau de porte passager.

En revanche le conducteur j'ai bien mes deux prises. Mais passager j'ai également deux prises et je ne peut que en brancher une.

Pour récapituler, j'ai remplacer la commande, les rétroviseurs et le module passager (c'est identique au mien que j'avais déjà )

Si vous avez des avis où des schéma électrique je suis preneur.

[Loffense]

Je vais radoter:

membres-de-l-association-atadark-dans-v ... start=3440

Un petit message ici...

[BM-iste]

Bonsoir Loffense, désoler je vais y poster de suite un message. Merci à toi pour le rappel

[BM-iste]

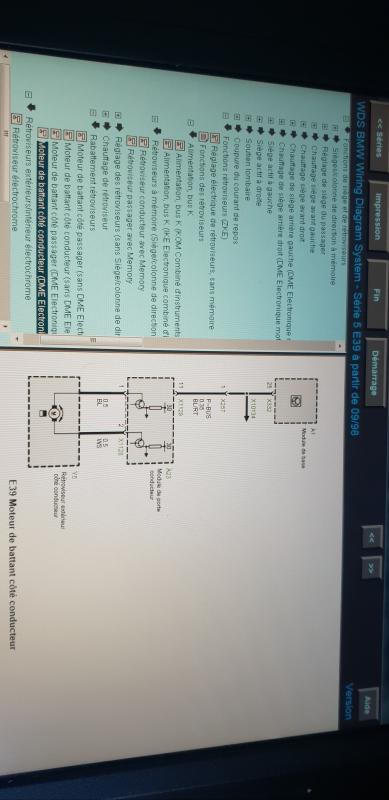

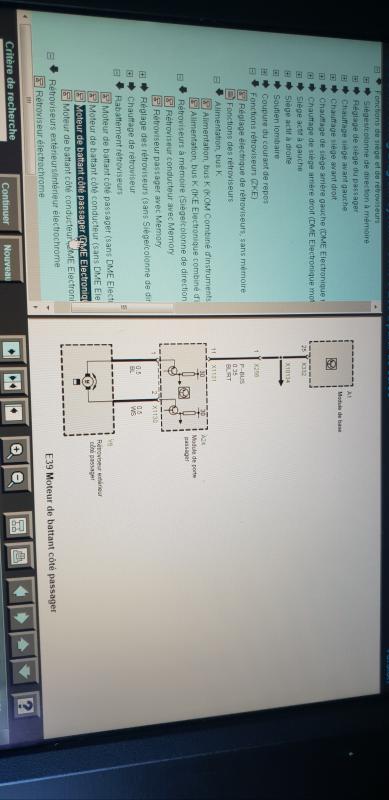

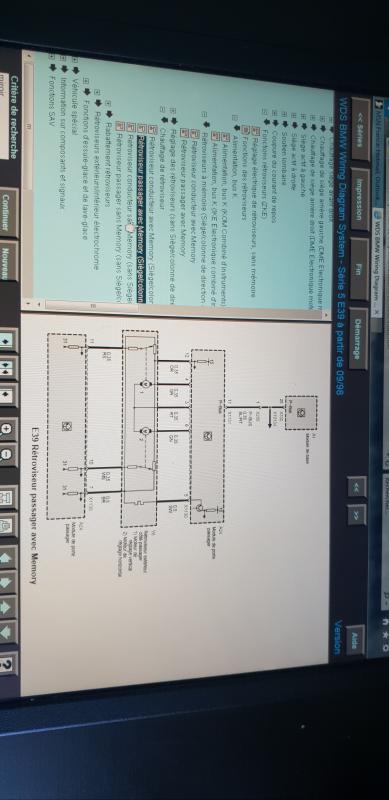

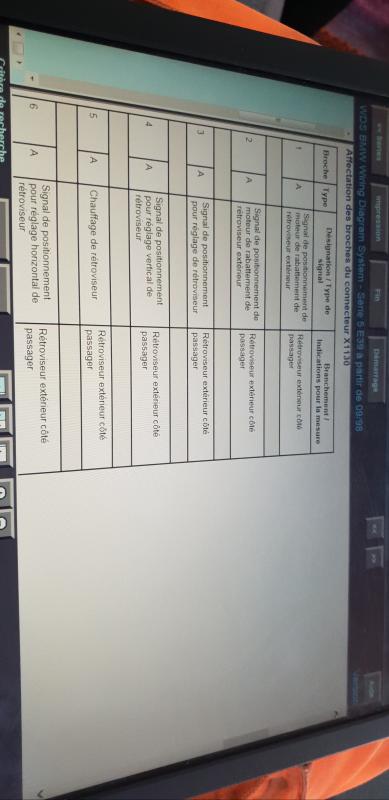

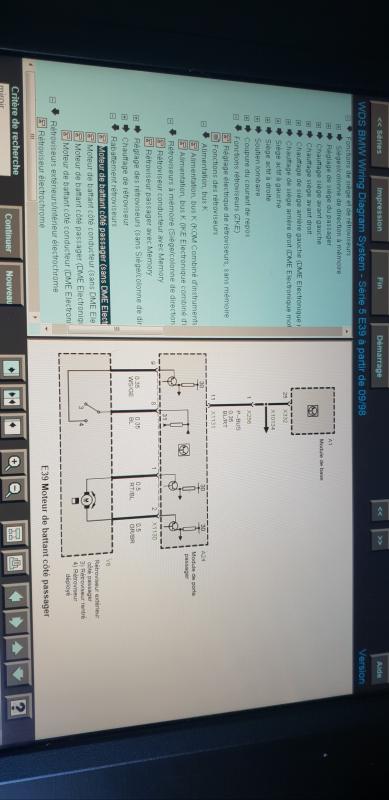

Bon j'ai réussi à avoir les schéma électrique sur WDS mais rien d'intéressant.

J'ai également redemonter aujourd'hui pour éclairer tous sa. J'ai donc démonter le retroviseur passager complet, pour savoir qu'elle fils alimentaire le moteur pour le rabattement.
De ce faite je les aient alimenté pour m'assurer le bon fonctionnement.

J'ai également regarder sur divers forums dont celui ci, et tous ce qui ont voulu mettre des retroviseurs électrique parle, de la commande, des rétros et du module passager.

Moi ce qui me chagrine, c'est que le module passager que j'ai eu avec le reste est Identique au mien que j'avais déjà ?! Faut il pas un différent?

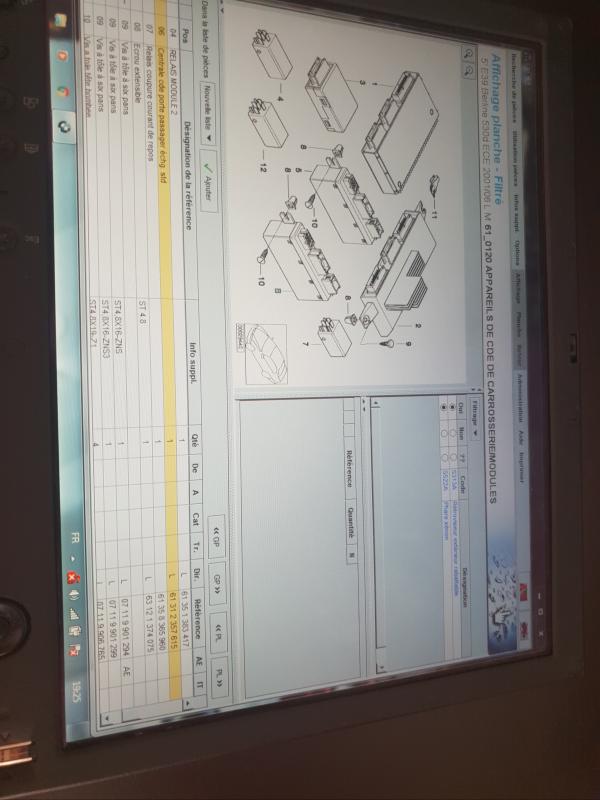

Sur ETK le module il ny a qu'une référence disponible et c'est la même aussi bien en électrique que en manuel?! Es ce normale?

Voici la ref trouver sur ETK 61312357615

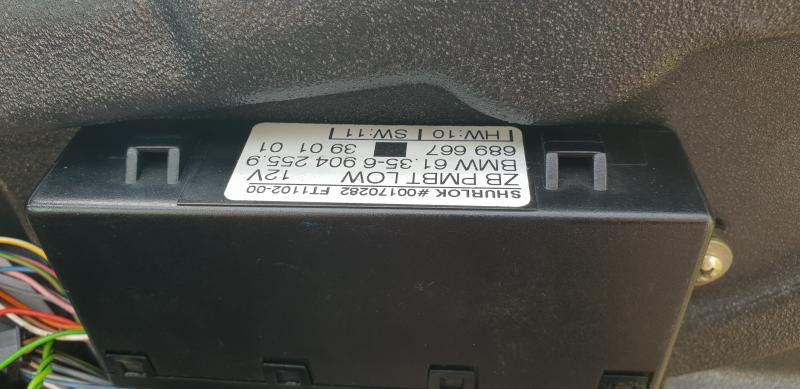

Et voici la mienne 61356904255

[BM-iste]

Up please

[Loffense]

Je viens de voi que Dark a pas eut le temps depuis le 17 et perso, c'est hors de mes compétences...

[BM-iste]

Merci Loffense, tkt.

C'est juste pour savoir pour le module BT passager, savoir si il y en a un specifique où non.

Car sur WDS rien d'intéressant où alors j'ai mal compris lol

[darkgyver]

Re;

il ne peut pas y avoir urgence pour ce type de question.....
surtout quand les choses sont prises à l'envers!
d'abord on cherche tous les rensignements, on voit si c'est compatible, puis on voit ce qui existe et ce qui doit être remplacé!
et seulement ensuite, on se lance!

as tu lu ceci?

Rabattement des rétroviseurs
Le moteur électrique d'entraînement des rétroviseurs extérieurs (option) permet de rabattre les deux rétroviseurs extérieurs dans le sens contraire au déplacement.

Le bouton de commande du rabattement se trouve dans le bloc d'interrupteurs de la porte conducteur. Le signal de ce bouton de commande est transmis via le bus P aux modules périphériques des portes. Selon la position des rétroviseurs, ceux-ci sont alors rentrés ou sortis.

Outre les différences d'aspect, les rétroviseurs des voitures de série E38/E39 sont différents des rétros du modèle E39 M5 (design sport).

Les rétroviseurs des voitures de série intègrent un microcontacteur qui transmet un signal de masse au module de périphérie lorsqu'un rétroviseur est rabattu ou déployé à la main ou par un choc. Ce microcontacteur est nécessaire car à cause de ce rabattement ou de ce déploiement, a lieu un découplage entre la mécanique du rétroviseur et le moteur de rabattement. Si un rétroviseur découplé mécaniquement est activé par action sur la touche, le moteur de rabattement déplace le rétroviseur dans le sens de rabattement jusqu'à ce que le microcontacteur signale un encliquetage. La durée d'activation maximale du moteur est alors de 15 secondes.

La partie mécanique ayant été modifiée, ce microcontacteur n'est plus nécessaire sur l'E39 M5.

Étant donné que les moteurs de rabattement des rétroviseurs sont actionnés jusqu'en butée, une surcharge thermique peut se produire en cas d'actionnements fréquents. Pour l'empêcher, un blocage de répétition bloque les moteurs de rabattement pendant 3 minutes lorsqu'ils sont actionnés 6 fois en 1 minute.

ensuite, il faut savoir si tu as ou non le mémory

ensuite, il faut savoir si ceux que tu as acheté sont oui ou non compatibles mémory....
car le rabattement, lui est prévu sur les moèles avec mémory..... et l'info passe par le bus P via le module de porte passager

@+

[BM-iste]

Bonjour Dark,

Donc oui j'ai bien la mémoire de mes sièges. Quand au.options des rétroviseurs, j'ai pris les même avec juste en plus l'option rabattable.

En ce qui.concerne le module passager, j'en ai récupérer un qui venais d'une voiture avec cette options.
Résultat, impossible d'ouvrir la fenêtre tant que le moteur n'ais pas démarré, on entend le relais mais sa.ne.descend pas.
Fonction marche ar ne fonctionnait pas nn plus...

Bref un vrais calvaire...

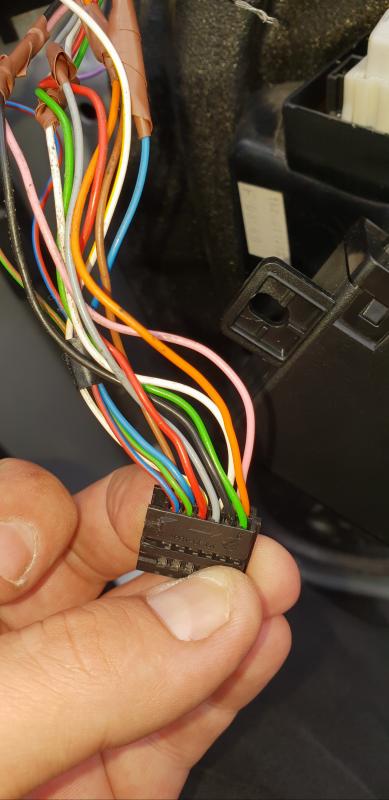

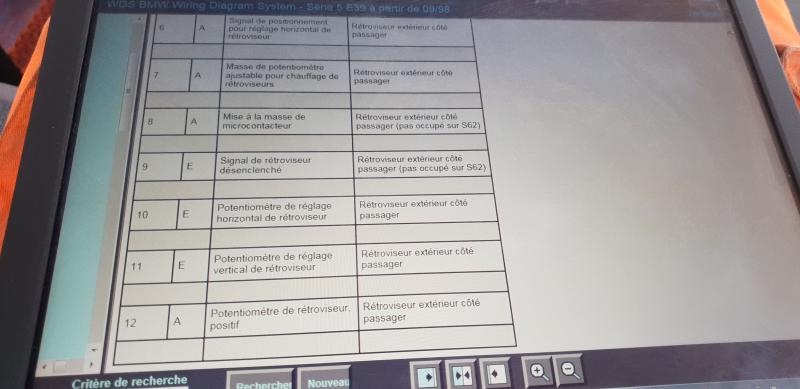

Donc savoir si d'après toi, Si Je débranche les Pins de la prise du rétro 9,8,2 et 1 et que je ponte en Y sur les mêmes pins côté conducteur. Cela poserais un problème ?
