[E60 M57T2 Pr09/05] Montage d'une caméra de recul sur CIC origine

[Loffense]

Bon voila j'ai décidé de m'essayé à monter une caméra de recul sur ma berline qui est équipé d'un CIC avec GPS. Par contre pas de PDC. J'ai commencer mes recherches mais devant le peu d'info que j'ai collecter, je fais appel au forum. Bien sur il en découlera un tuto.

Pour le câblage:

E9x/E6x CIC-----15 Pin----->12V Red
Reverse CIC-----12 Pin----->GND Black
Image CIC-----11 Pin----->CAN H Brown
Emulator CIC-----9 Pin------>CAN L Green
Camera-------12V------ White



Pour l'alim de la camera ce sera sur relais avec le fil 12v de caméra pour piloté le relais.

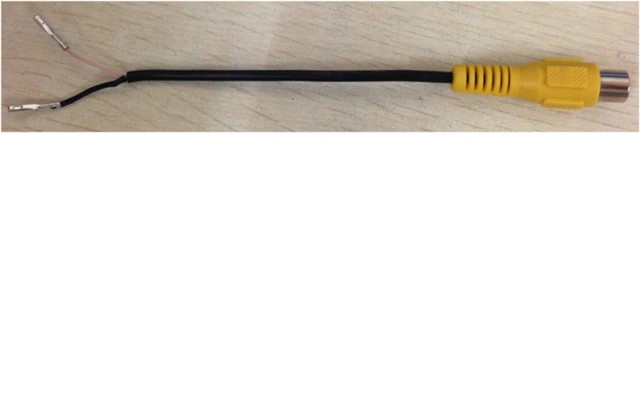

Pour l'entrer video:



Can H et L (qui est H et qui est L??)

Pour la prog après montage:

To configure: Add "3AG code CIC and PDC" , Then modify the following items:
MACRO_PDC aktiv
MACRO_REARVIEW aktiv
RVC_CIC wert_21
MACRO_L6_PARKMENU aktiv
PDC_DIRECTION vertical

MACRO_L6_PARKMENU aktiv
MACRO_PDC aktiv
MACRO_PDC_TOPVIEW aktiv
TVC_WIDTH_0C wert_02

La plupart propose de monter des boitier d'émulation GPS... comme j'ai déjà un GPS est ce vraiment utile?
Le boitier ce monte pour la plupart sur la version PDC... ??

BMW me dis qu'il n'y a pas de kit retrofit

[darkgyver]

Re;

j'essaie de bien comprendre avant de dire une bêtise!

si je comprends bien

E9x/E6x CIC-----15 Pin----->12V Red
Reverse CIC-----12 Pin----->GND Black
Image CIC-----11 Pin----->CAN H Brown
Emulator CIC-----9 Pin------>CAN L Green
Camera-------12V------ White

sont les instructions données par le fabricant?

et les couleurs sont celles de l'appareil en question

mais les pins?????

@+

[darkgyver]

Re;

en fait:

Can H et L (qui est H et qui est L??)

en théorie, il te suffit de mesurer la tension sur ces fils (tension moyenne) si tu ne sais vraiment pas

can high est en général comprise entre 2.5 et 3.5 volts (en général, 2.7 à 3.3)

can low est en général comprise entre 1.5 et 2.5 volts (en général 1.7 à 2.3)

@+

[darkgyver]

Re;



c'est l'image de quoi?

[darkgyver]

To configure: Add "3AG code CIC and PDC"

visiblement, c'est fait pour véhicule avec PDC..... et toi tu n'en as pas!

[Loffense]

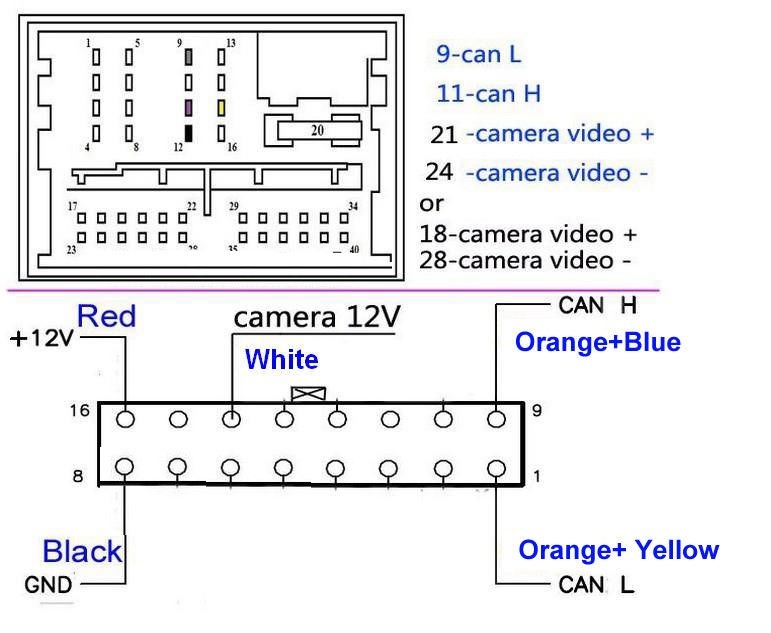

Re;



c'est l'image de quoi?

C'est l'image qui va avec le branchement pour les pins sur les broches du CIC

E9x/E6x CIC-----15 Pin----->12V Red
Reverse CIC-----12 Pin----->GND Black
Image CIC-----11 Pin----->CAN H Brown
Emulator CIC-----9 Pin------>CAN L Green
Camera-------12V------ White

Les couleurs sont indicative par rapport au boitier d'émulation mais cela me donne les points de branchement et les couleurs seront confirmer si dois monter un emulateur ou pas. Par contre je suis scié que BMW fasse pas d'aftermarket kit pour ce genre de chose...

[darkgyver]

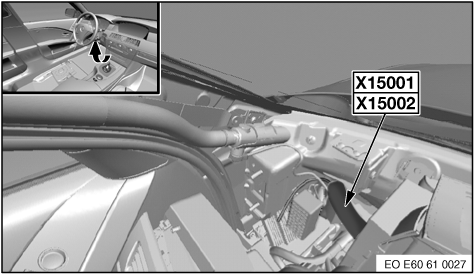

K_CAN_SH == k-can high (X15001) fil noir

K_CAN_SL == K-can low (X15002) fil jaune

X15001, X15002


il y a "avec option PDC" pour récupérer le signal de mise en route PDC ...
celui ci se fait en marche arrière, et (parfois) en marche avant faible vitesse

quand à la prise "CIC"..... ben je la cherche encore!
visiblement, il y a une autre abréviation pour E60 peut être CCC....



de

[Loffense]

J'attend donc histoire de pas lance dans des achats idiot pour changer

[darkgyver]

................



de

tu ne m'as pas répondu s'il s'agissait de cette prise?????????

@+

[darkgyver]

................



de

tu ne m'as pas répondu s'il s'agissait de cette prise?????????

@+

je pense aussi que tu devrais regarder dans tes options, pour voir laquelle est activée chez toi...

je pense que le boitier émulation GPS est fait pour l'acquisition des images....
à voir ensuite s'il y a conflit entre GPS et caméra

[Loffense]

Faut que je démonte et sera pas avant un ou deux we... le grand à anniversaire, la 320 a besoin d'un petit up...bref
Je veux bien regarder mes options mais je ne sais pas trop comment faire (valise diag pas de prog...j'ai jamais reussi).

[darkgyver]

Re;

il est clair que c'est par là qu'il faut commencer!
malheureusement, je n'ai pas plus d'info sur ce point.
j'ai cherché, mais pas trouvé....

jusqu'à E54, mais pas plus loin...

@+

[Loffense]

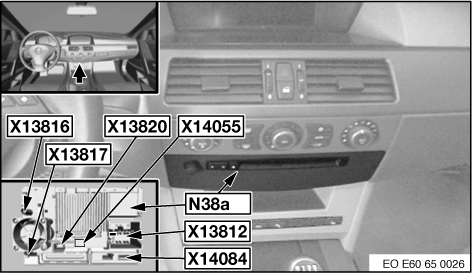

Bon est que tu peux juste m'identifer sur quoi est brancher chaque fils sur la prise? La prise que tu me met en schéma c'est une des deux qui arrivent derrière le CIC (d'ou les deux schéma) Quelles pin est pour le pdc, pour l'activation d'écran etc... je crois que je vais me construire une platine pour les teste.

[darkgyver]

pour cela, il me faut en savoir plus

Description du fonctionnement, voir BMW Technique :

TIS -> Document -> SI Technique -> Entrer numéro SBT

Numéro SBT : 840103004

Description succincte
Le M-ASK (multicontrôleur audio) constitue l'unité de commande centrale des systèmes de communication. Il intègre les fonctions suivantes :

Interface utilisateur M-ASK (carte principale)

Passerelle M-ASK

Système de navigation M-ASK (en présence d'un système de navigation)

Le contrôleur M-ASK accepte différents systèmes audio. De série, les véhicules sont équipés du système audio ”stéréo” (sans amplificateur externe).

Systèmes audio
Trois systèmes audio sont disponibles :

Système ”Stéréo”

Système Hifi (avec amplificateur analogique supplémentaire)

Système Top-Hifi (amplificateur Top-Hifi supplémentaire connecté via le bus MOST)

Les systèmes audio se distinguent par leur niveau de pression acoustique maximal et par leur taux de linéarité. Le système audio ”Stéréo” dispose de 6 haut-parleurs, les systèmes audio ”Hifi” et ”Top-Hifi” de 10 haut-parleurs et de différents amplificateurs additionnels. Les haut-parleurs de basses centraux sont placés sous les sièges avant.

Mode Service
Pour sélectionner le mode Service, procéder comme suit :

Appeler le menu de départ (menu principal)

Appuyer sur le Controller pendant au moins 10 s

Tourner le Controller de 3 crans vers la droite.

Tourner le Controller de 3 crans vers la gauche.

Tourner le Controller d'1 cran vers la droite.

Tourner le Controller d'1 cran vers la gauche.

Tourner le Controller d'1 cran vers la droite.

Appuyer une fois sur le Controller.

Pour quitter le mode Service, actionner la touche Menu.

MOST
Le contrôleur M-ASK est le maître du bus MOST. Il fait office de passerelle entre les réseaux K-CAN et MOST.

[Loffense]

Bon je teste ça ce WE

Merci
