Symptômes:
le plafonnier ne s’allume plus a l ouverture des portes
si vous avez vérifié les fusibles et que tout est OK alors c’est surement le module qui est en cause
localisation du module: il se trouve derrière le haut-parleur (repose pied) coté conducteur

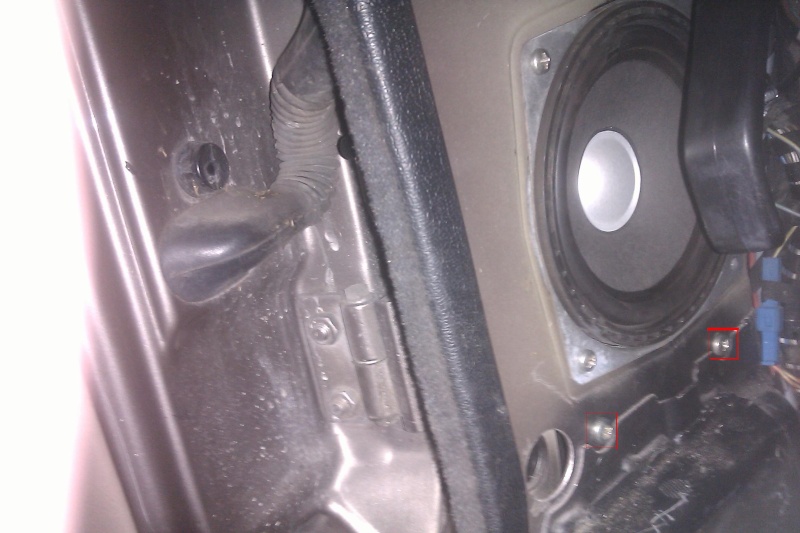

après avoir déposé la garniture de marche pied le levier d’ouverture de capot et le cache plastic de haut-parleur vous aurez ceci
[/url]les vis cruciformes en rouges sont celles qui tienne le support du module
il faut déposer le haut-parleur avant de les deviser

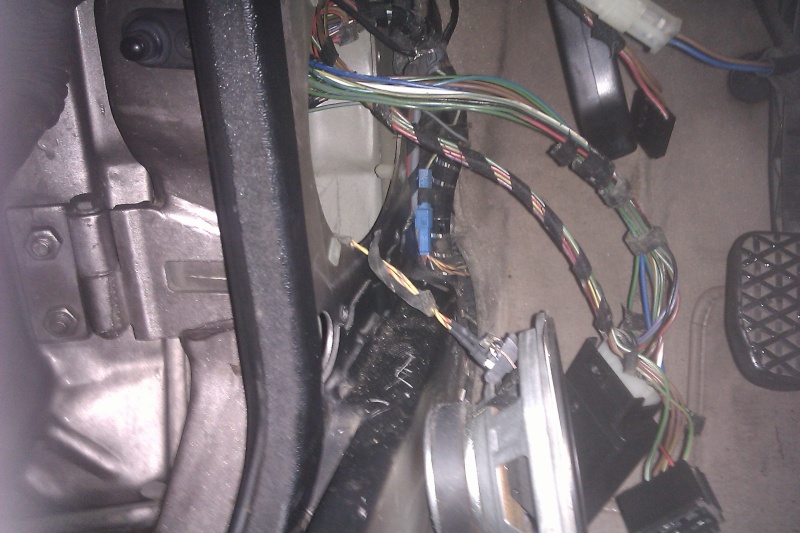

[/url]on devise les 2 cruciformes pour sortir le support qui comporte le module d’éclairage intérieur et le module de fermeture de porte

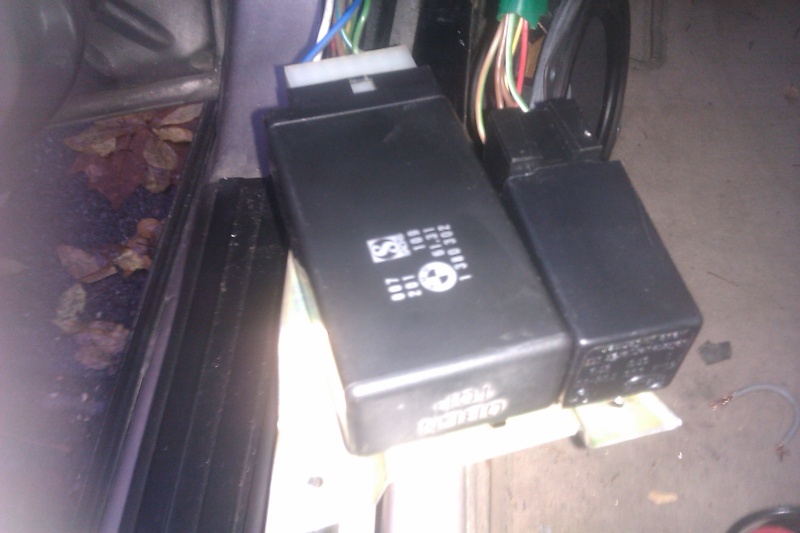

on voit ici le support déposé

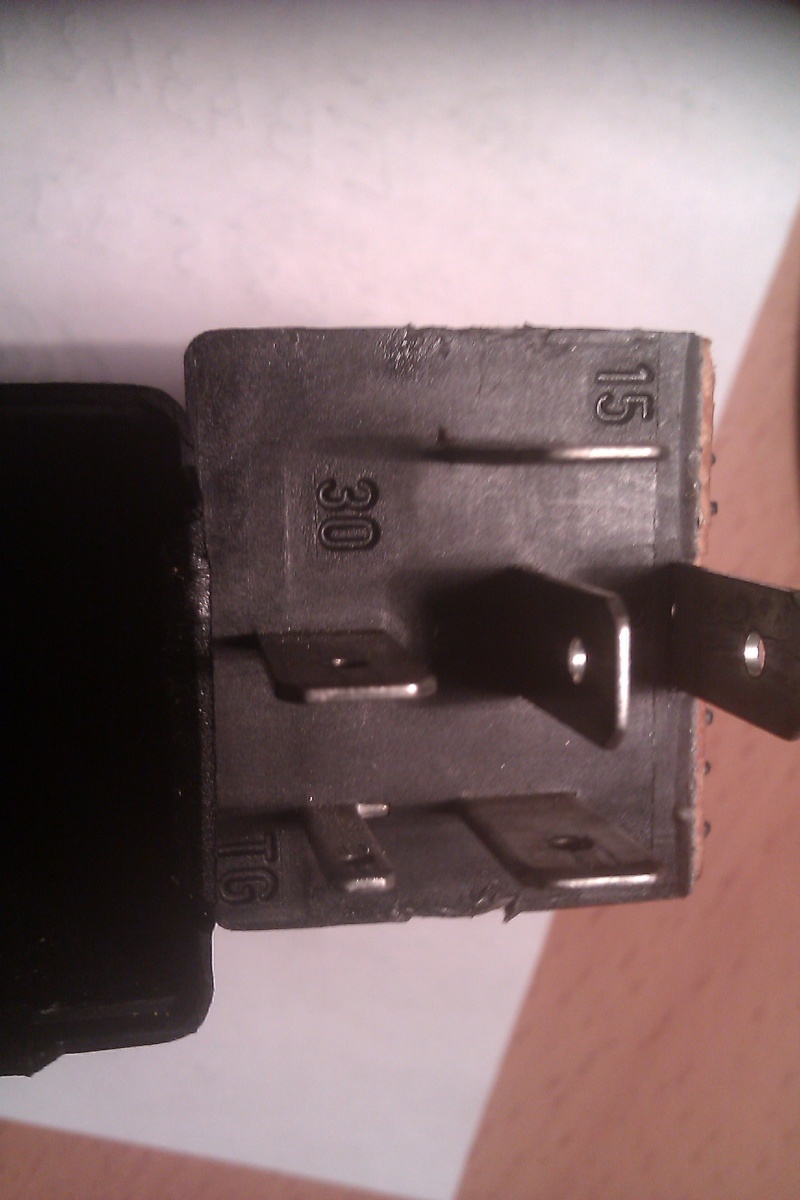

[/url]ensuite on débranche le module de sa prise et on obtient ceci
[/url]il va maintenant falloir prendre quelques mesures au multimètre pour être certain qu’il est bien en cause
TG == Tür Griff == poignées de porte (contacteurs de poignées ou serrure)
A == Ausgang == sortie
31 == masse
15 == + contact
TK == Tür Kontact == contacteur de portes
30 + permanents
on vérifie s’il y a de la tension sur la 30 (fil rouge/noir
s’il y a bien la masse sur le 31 (fil marron)
s’il y a de la tension sur la 15 quand le contact est mis (fil vert/blanc)
ensuite pour faire simple on va relier le multimètre a la borne 30 et a la borne TK(fil marron/jaune)
porte ouverte le multimètre doit indiquer au moins 12v
puis toujours le pin rouge du multimètre sur la borne 30 on branche le pin noir du multimètre sur la borne TG(fil marron/vert)
poignée de porte levée on doit obtenir au moins 12v
si toutes ces mesures sont bonnes alors il est quasi certain que le module d’éclairage est
attention tout de même la borne A(fil marron/violet) envoi une masse contrairement a ce qu’on pourrait penser
ça implique que ce fil marron/violet doit être branché sur la borne en face de l interrupteur de plafonnier
c’est a dire sur la masse

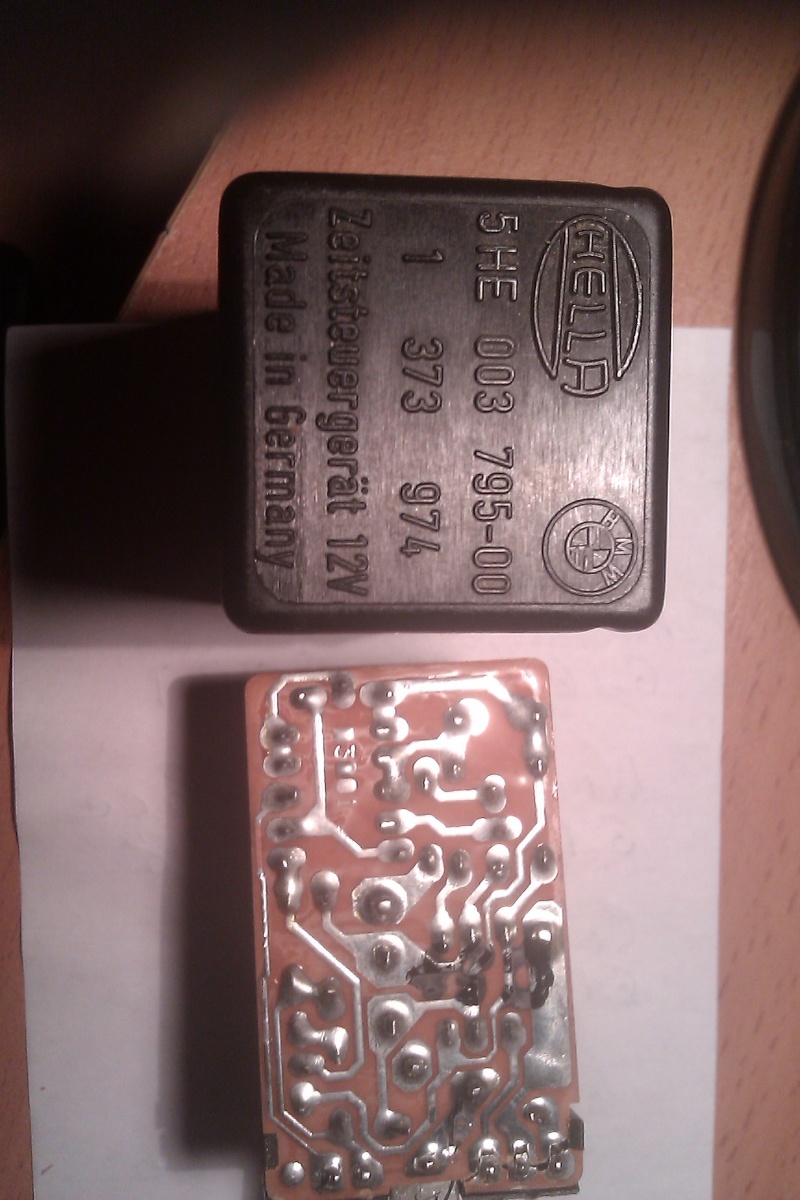

au cas ou la référence serait illisible
[/url]attention les couleurs de fils peuvent changer selon les modèles
