[E36 M43 an99] dysfonctionnement aléatoire du plafonnier

[mykimax60]

Je vais résumé ce que je viens de tester:

Voiture vérouillée, plafonnier position OFF, je dévérouille la voiture avec la télécommande de la clé, et à ma surprise la lumière du coffre s'allume, et s'éteind avec tempo.

J'ouvre le coffre, le coffre s'allume (normal), je met un bout de scotch pour maintenir le contacteur du coffre j'ouvre une porte et la lumière du coffre s'allume?????

Hormis le soucis actuel de mauvais branchement, j'ai en plus je suppose un soucis avec le contacteur du coffre, car j'enlève le scotch et referme le coffre ça se rallume peut être aussi mauvais contact dans celui ci

[darkgyver]

Re;

La clé n'était plus sur le contact???

@+

[darkgyver]

Voiture vérouillée, plafonnier position OFF, je dévérouille la voiture avec la télécommande de la clé, et à ma surprise la lumière du coffre s'allume, et s'éteind avec tempo.

J'ai trouvé un autre type de montage pour l'éclairage intérieur!

Dans ce modèle là, l'éclairage de coffre est aussi commandé par la ZKE!

Par contre, cette ampoule se situe au niveau du plafond, mais à l'arrière!

Tu as peut être ce système????

@+

[mykimax60]

Re;

La clé n'était plus sur le contact???

@+

Non véhicule vérouillé, mais j'ai testé en restant à l'intérieur, et les vitres fonctionnent qd mm, ça me semble bizarre

[mykimax60]

Voiture vérouillée, plafonnier position OFF, je dévérouille la voiture avec la télécommande de la clé, et à ma surprise la lumière du coffre s'allume, et s'éteind avec tempo.

J'ai trouvé un autre type de montage pour l'éclairage intérieur!

Dans ce modèle là, l'éclairage de coffre est aussi commandé par la ZKE!

Par contre, cette ampoule se situe au niveau du plafond, mais à l'arrière!

Tu as peut être ce système????

@+

Mais c'est étrange comme système, moi l'ampoule du coffre se trouve sur la droite, devant le feu arrière droit pour t'expliquer sa position

[darkgyver]

Re;

Est ec que tu en as aussi une au plafond????

Quelle couleur de fils sur celle du coffre?

@+

[mykimax60]

au dessus des places arrières, c'est bien ça??

je m'en vais voir ça pour les fils du coffre

[darkgyver]

[mykimax60]

je viens de regarder, et pas de fils arrivant directement sur la lumière du coffre, l'ampoule est directement sur la platine avec les autres ampoules des feux arrières

[darkgyver]

Re;

Il semblerait que tu aies un problème au niveau du double microcontateur de coffre à bagages!

Mais nous allons tout de même vérifier tous les micorcontacteurs pour être certain!

*****************************************************

fil brun/bleu/jaune pin 3 prise X13254
et
masse

Quelle valeur???
Ouvrir la porte passager
Quelle valeur????

*****************************************************

Fermer toutes les portes et coffre!

Mesurer la tension entre :

fil brun/gris/jaune pin 2 prise X13254
et
masse

Quelle valeur???
Ouvrir la porte conducteur
Quelle valeur????

*****************************************************

Fermer toutes les portes et coffre!

Mesurer la tension entre :

fil brun/blanc pin 14 prise X13254
et
masse

Quelle valeur???
Ouvrir le couvercle de coffre
Quelle valeur????

@

[darkgyver]

Re;

Fil rouge/blanc pin 4 de prise de porte ampoule
et
fil brun/blanc pin 3 de porte ampoule

??????????????????????????

[mykimax60]

faut il que je débranche la fiche verte pour accéder plus facilement?

[darkgyver]

RE;

Non!

Tout doit être en ordre de fonctionnement!

Pour la numérotation de prises :

https://www.darkgyver.fr/reparation-BMW ... e-e36.html

Normalement tu n'as pas beaucoup de fils sur cette prise!

Les couleurs n'y sont qu'une fois!

Il te suffit de piquer avec une aiguille dans le fil concerné!

@+

[mykimax60]

Re;

Il semblerait que tu aies un problème au niveau du double microcontateur de coffre à bagages!

Mais nous allons tout de même vérifier tous les micorcontacteurs pour être certain!

*****************************************************

fil brun/bleu/jaune pin 3 prise X13254
et
masse

Quelle valeur??? 0.50
Ouvrir la porte passager
Quelle valeur???? 0.00

*****************************************************

Fermer toutes les portes et coffre!

Mesurer la tension entre :

fil brun/gris/jaune pin 2 prise X13254
et
masse

Quelle valeur??? 0.63
Ouvrir la porte conducteur
Quelle valeur???? 0.00

*****************************************************

Fermer toutes les portes et coffre!

Mesurer la tension entre :

fil brun/blanc pin 14 prise X13254
et
masse

Quelle valeur???
Ouvrir le couvercle de coffre PAS DE DE FIL AU PIN 14
Quelle valeur????

@

[mykimax60]

Re;

Fil rouge/blanc pin 4 de prise de porte ampoule
et
fil brun/blanc pin 3 de porte ampoule

??????????????????????????

Tu veux dire les fils arrivant à la platine du coffre???

Mesure pin 4 et masse , et pin 3 et masse?????

[darkgyver]

RE;

Oui tu devrais trouver ces couleurs de fils sur la platine de coffre!
Est ce le cas?

*********************************

Es tu certain de ne pas avoir de fil pin 14????
Tu n'aurais pas compté à l'envers???
Même les autres valeurs me paraissent bizarres!

Voir ici pour numérotation!

https://www.darkgyver.fr/reparation-BMW ... oches.html

@+

[mykimax60]

pour le pin 14, il n'y a pas de fil du tt.

Pour les fils du coffre, pas de couleurs creespondante à celles que tu m'a donné.

[mykimax60]

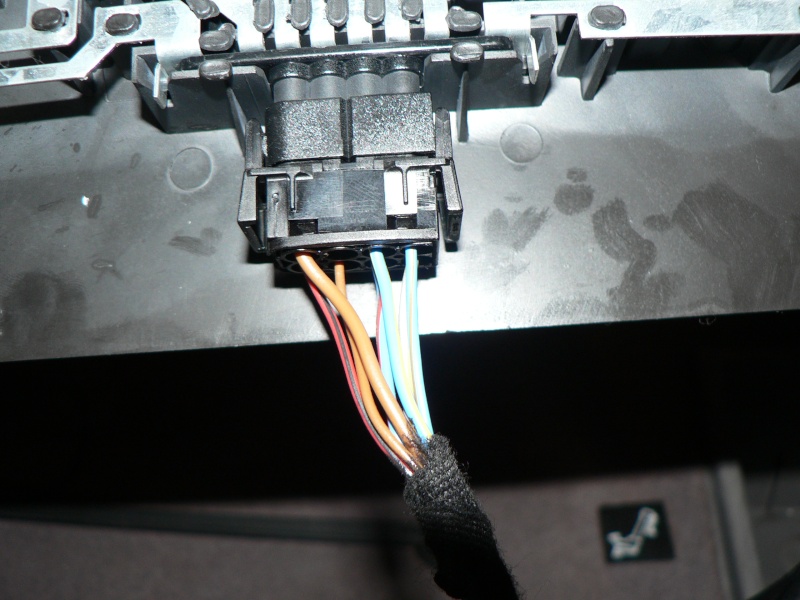

voici la photo de la prise de la platine du coffre, j'ai pris les tension à cheaque pin coffre ouvert:

que 12volts sur le fil rouge, et les autres 0v

Contacteur appuyé : 0volt sur chaque pin

[darkgyver]

Re;

Tu veux dire le rouge/noir!

@+

[darkgyver]

Re;

Est ec que ce sont les lumières d'origine????

@+
