[E46 M47 an 02] Fils qui pendouillent ...

Répondre
NinoXP
Apprenti
Apprenti
Messages : 173
Inscription : mar. 25 janv. 2011 01:00

Niveau Technique Automobile : Amateur
Nombre de véhicules : 1
VIN 1 : CJ07580
Véhicule 1 : E46 M47 Pr09/02 saloon Tr:Manual
Localisation : Toulouse

[E46 M47 an 02] Fils qui pendouillent ...

Message par NinoXP »

Bonsoir à tous,

De retour avec un drôle de problème...

En voulant réparer mon radar de recul, j'ai démonté la garniture du coffre au niveau du feu arrière droit (côté trappe à essence) et je découvre un mini-faisceau de 2 fils et d'une cosse qui pendouille et je ne vois où je dois la brancher ou s'il s'agit d'un câblage pour un équipement optionnel...

Ce qui me surprend c'est que j'ai déjà démonter plusieurs fois cette garniture sans jamais avoir remarqué cette tresse !!

Pour vous aider, je vous fournis 2 photos de ces mystérieux fils...

Merci d'avance pour vos réponses.
Nino

Avatar de l’utilisateur
darkgyver
Administrateur du site
Administrateur du site
Messages : 85889
Inscription : jeu. 15 oct. 2009 01:00

Niveau Technique Automobile : CAP, BEP, Maîtrise de carrosserie et DUT Génie Elec Info Indus
Nombre de véhicules : 5
VIN 1 : WB04303
Véhicule 1 : E83 M57TU Pr06/04 SAV Tr:Manual TrM:GS6X-53DZ
Localisation : 49800 Brain sur l'Authion
Contact :

Message par darkgyver »

Re;

j'ai pas mal cherché.... :gr:

pas trouvé exactement ce que c'était!

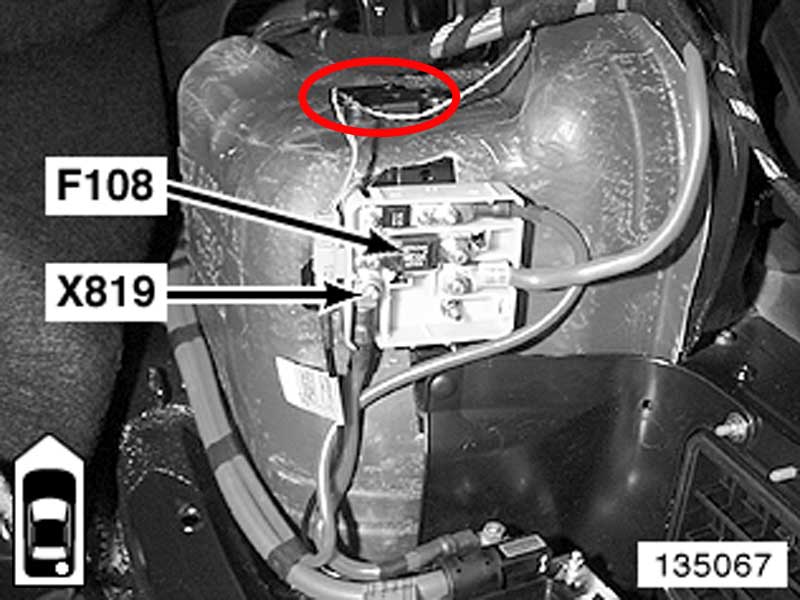

par contre, je pense que c'est ceci!


Un truc que tu n'as visiblement pas!
A mon avis, il était coincé enroulé dans un coin, et tu l'as mis en évidence en travaillant dans ce coin!

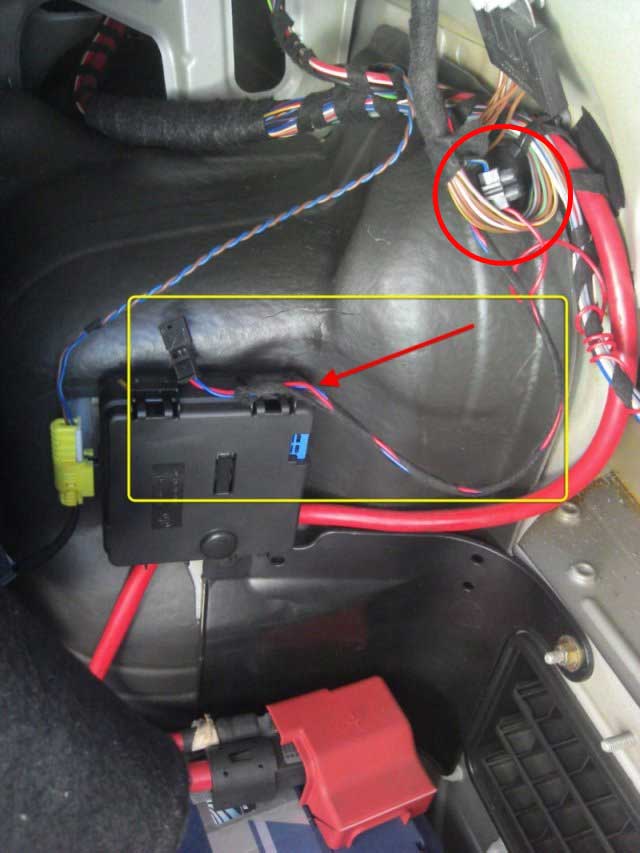

par contre, je peux te dire que ce qui m'embêterai d'avantage à ta place, c'est ceci!


car les montages aux dominos sont à proscrire!

:attention: Tôt ou tard, il est certain que tu auras des ennuis avec ceci!

il faut impérativement faire des jonctions solides à l'épreuve des vibrations et du temps et isolées.....

comme ceci!

https://www.darkgyver.fr/reparation-BMW ... rique.html

@+
NinoXP
Apprenti
Apprenti
Messages : 173
Inscription : mar. 25 janv. 2011 01:00

Niveau Technique Automobile : Amateur
Nombre de véhicules : 1
VIN 1 : CJ07580
Véhicule 1 : E46 M47 Pr09/02 saloon Tr:Manual
Localisation : Toulouse

Message par NinoXP »

Re,

Ok merci beaucoup pour ta réponse !

Je vais donc laisser ce fil de côté et refaire ma connectique !
Il s'agit du fil + que je suis venu "repiqué" sur le fil d'alimentation des ampoules de la marche arrière...

Que me conseilles-tu pour faire un repiquage propre ?

A+
Nico
Avatar de l’utilisateur
darkgyver
Administrateur du site
Administrateur du site
Messages : 85889
Inscription : jeu. 15 oct. 2009 01:00

Niveau Technique Automobile : CAP, BEP, Maîtrise de carrosserie et DUT Génie Elec Info Indus
Nombre de véhicules : 5
VIN 1 : WB04303
Véhicule 1 : E83 M57TU Pr06/04 SAV Tr:Manual TrM:GS6X-53DZ
Localisation : 49800 Brain sur l'Authion
Contact :

Message par darkgyver »

Re;

ceci!

https://www.darkgyver.fr/reparation-BMW ... stant.html

Mais en fait, il vaut mieux poser un nouveau fusible/alimentation!

@+
skunky78
< 50 messages
< 50 messages
Messages : 13
Inscription : lun. 25 juin 2012 01:00

Niveau Technique Automobile : moyen
Nombre de véhicules : 1
VIN 1 : FW15596
Véhicule 1 : E46 N42 Pr10/01 compact Tr:Unknown
Localisation : yvelines

Message par skunky78 »

salut cette connectique est relié à un petit boitier noir qui ai fixé en son centre par un ecrou c'est un filtre de signal autoradio qui n'est monté que sur certain véhicule !
old_D
Ingénieur
Ingénieur
Messages : 11883
Inscription : mar. 10 nov. 2009 01:00

Niveau Technique Automobile : nc
Nombre de véhicules : 1
VIN 1 :
Véhicule 1 :

Message par old_D »

Salut !!

Pas top l'histoire de domino.

Il faudrait refaire ça avec une belle soudure et de la gaine thermorétractable ce serait plus propre.

@++
